固定球閥
Key words:
關鍵詞：閥，止回閥，球閥
E-mail:
產品詳細
固定球閥，是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特 殊考慮。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給轉軸，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進 的彈簧預緊閥座組件，具有自緊特性，實現上游密封。設有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。
固定球閥有二段式和三段式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部設有彈簧 保證閥座緊貼球體，密封性好。上下閥桿設有PTFE軸承，減少摩擦，小軸底部設有調整片，保證球與密封圈的接觸性位置，處 于適度狀態。球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭 矩。PTFE密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈 簧作用下閥門繼續保證良好密封性能。為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密 封，起到一定程度的密封效果。
固定球閥具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化 氫介質、雜質多、腐蝕嚴重的天然氣長管線。
技術性能規范
|
壓力溫度等級
|
GB/T 12224
|
|||||
|
結構長度
|
GB/T 12221
|
|||||
|
法蘭尺寸
|
GB/T 9113、HG/T 20592、JB/T 79
|
|||||
|
檢驗與試驗
|
GB/T 26480、GB/T 13927
|
|||||
|
公稱壓力
|
PN16
|
PN25
|
PN40
|
PN64
|
PN100
|
|
|
試驗壓力(MPa)
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
|
氣壓密封
|
0.6
|
|||||
|
適用溫度
|
＜-29℃-550℃
|
|||||
|
適用介質
|
硝酸類、弱腐蝕性介質等
|
|||||

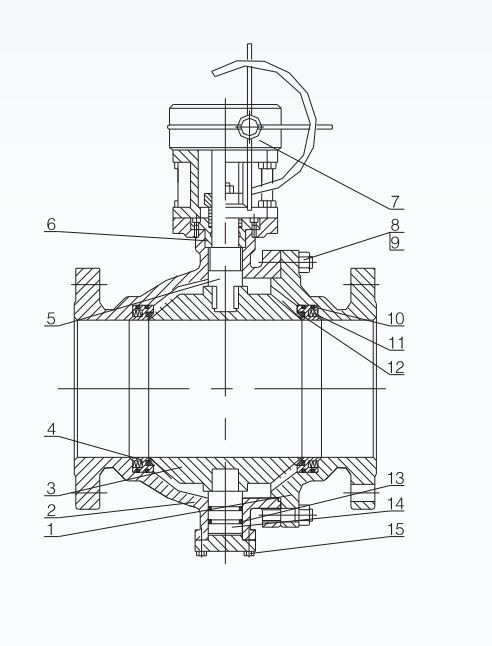

主要零件材料
|
序號
|
零件名稱
|
材質
|
|||
|
1
|
右閥體
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
左閥體
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
球體
|
F304
|
F316
|
F304L
|
F316L
|
|
4
|
閥座圈
|
F304
|
F316
|
F304L
|
F316L
|
|
5
|
閥桿
|
304
|
316
|
304L
|
316L
|
|
6
|
壓蓋
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
7
|
傳動裝置
|
QT400
|
|||
|
8
|
螺柱
|
B8
|
|||
|
9
|
螺母
|
8
|
|||
|
10
|
0型密封圈
|
氟橡膠
|
|||
|
11
|
彈簧
|
INCONEL750
|
|||
|
12
|
閥座密封圈
|
PTFE、RPTFE、STL、燒結碳纖維
|
|||
|
13
|
0型密封圈
|
氟橡膠
|
|||
|
14
|
固定軸
|
CF8
|
316
|
304L
|
316L
|
|
15
|
螺栓
|
CF8
|
CF3M
|
CF8
|
B8
|
主要外形尺與連接尺寸
國標(GB) : PN 1.6Mpa
|
公稱通徑DN(mm）
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
H
|
H1
|
|
50
|
178
|
165/160
|
125
|
99
|
20
|
3
|
4-φ18
|
107
|
-
|
|
65
|
190
|
185/180
|
145
|
118
|
20
|
3
|
4-φ18
|
125
|
-
|
|
80
|
203
|
200/195
|
160
|
132
|
20
|
3
|
8-φ18
|
152
|
-
|
|
100
|
229
|
220/215
|
180
|
156
|
22
|
3
|
8-φ18
|
178
|
-
|
|
125
|
356
|
250/245
|
210
|
184
|
22
|
3
|
8-φ18
|
252
|
-
|
|
150
|
394
|
285/280
|
240
|
211
|
24
|
3
|
8-φ22
|
272
|
378
|
|
200
|
457
|
340/335
|
295
|
266
|
24
|
3
|
12-φ22
|
-
|
421
|
|
250
|
533
|
405
|
355
|
319
|
26
|
3
|
12-φ26
|
-
|
482
|
|
300
|
610
|
460
|
410
|
370
|
26
|
4
|
12-φ26
|
-
|
549
|
|
350
|
686
|
520
|
470
|
429
|
30
|
4
|
16-φ26
|
-
|
582
|
|
400
|
762
|
580
|
525
|
480
|
32
|
4
|
16-φ30
|
-
|
687
|
|
450
|
864
|
640
|
585
|
548
|
40
|
4
|
20-φ30
|
-
|
730
|
|
500
|
914
|
715/705
|
650
|
609
|
44
|
4
|
2-φ33
|
-
|
772
|
|
600
|
1067
|
845/840
|
770
|
720
|
48
|
5
|
20-φ33
|
-
|
995
|
國標(GB) : PN 2.5Mpa
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
H
|
H1
|
|
50
|
178
|
165/160
|
125
|
99
|
20
|
3
|
4-φ18
|
107
|
-
|
|
65
|
190
|
185/180
|
145
|
118
|
20
|
3
|
4-φ18
|
125
|
-
|
|
80
|
203
|
200/195
|
160
|
132
|
20
|
3
|
8-φ18
|
152
|
-
|
|
100
|
229
|
220/215
|
180
|
156
|
22
|
3
|
8-φ18
|
178
|
-
|
|
125
|
356
|
250/245
|
210
|
184
|
22
|
3
|
8-φ18
|
252
|
-
|
|
150
|
394
|
285/280
|
240
|
211
|
24
|
3
|
8-φ22
|
272
|
378
|
|
200
|
457
|
340/335
|
295
|
266
|
24
|
3
|
12-φ22
|
-
|
421
|
|
250
|
533
|
405
|
355
|
319
|
26
|
3
|
12-φ26
|
-
|
482
|
|
300
|
610
|
460
|
410
|
370
|
26
|
4
|
12-φ26
|
-
|
549
|
|
350
|
686
|
520
|
470
|
429
|
30
|
4
|
16-φ26
|
-
|
582
|
|
400
|
762
|
580
|
525
|
480
|
32
|
4
|
16-φ30
|
-
|
687
|
|
450
|
864
|
640
|
585
|
548
|
40
|
4
|
20-φ30
|
-
|
730
|
|
500
|
914
|
715/705
|
650
|
609
|
44
|
4
|
20-φ33
|
-
|
772
|
|
600
|
1067
|
845/840
|
770
|
720
|
48
|
5
|
20-φ36
|
-
|
995
|
主要外形與連接尺寸
國標(GB) : PN 4.0Mpa
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-φd
|
H
|
H1
|
|
50
|
216
|
165/160
|
125
|
99
|
88
|
20
|
3
|
4-φ18
|
107
|
-
|
|
65
|
241
|
185/180
|
145
|
118
|
110
|
22
|
3
|
8-φ18
|
125
|
-
|
|
80
|
283
|
200/195
|
160
|
132
|
121
|
24
|
3
|
8-φ18
|
152
|
-
|
|
100
|
305
|
235/230
|
190
|
156
|
150
|
24
|
3
|
8-φ22
|
178
|
-
|
|
125
|
381
|
270
|
220
|
184
|
176
|
26
|
3
|
8-φ26
|
252
|
-
|
|
150
|
403
|
300
|
250
|
211
|
204
|
28
|
3
|
8-φ26
|
272
|
378
|
|
200
|
502
|
375
|
320
|
284
|
260
|
34
|
3
|
12-φ30
|
-
|
421
|
|
250
|
568
|
450/445
|
385
|
345
|
313
|
38
|
3
|
12-φ33
|
-
|
482
|
|
300
|
648
|
515/510
|
450
|
409
|
364
|
42
|
4
|
16-φ33
|
-
|
549
|
|
350
|
762
|
580/570
|
510
|
465
|
422
|
46
|
4
|
16-φ36
|
-
|
582
|
|
400
|
838
|
660/655
|
585
|
535
|
474
|
50
|
4
|
16-φ39
|
-
|
687
|
|
450
|
914
|
685/680
|
610
|
560
|
524
|
57
|
4
|
20-φ39
|
-
|
730
|
|
500
|
991
|
755
|
670
|
615
|
576
|
57
|
4
|
20-φ42
|
-
|
772
|
國標(GB) : PN6.4Mpa
|
公稱通徑DN(mm)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-φd
|
H
|
H1
|
|
50
|
292
|
180
|
135
|
99
|
88
|
26
|
3
|
4-φ22
|
107
|
-
|
|
65
|
330
|
205
|
160
|
118
|
110
|
26
|
3
|
8-φ22
|
142
|
-
|
|
80
|
356
|
215
|
170
|
132
|
121
|
28
|
3
|
8-φ22
|
152
|
-
|
|
100
|
432
|
250
|
200
|
156
|
150
|
30
|
3
|
8-φ26
|
178
|
-
|
|
125
|
508
|
295
|
240
|
184
|
176
|
34
|
3
|
8-φ30
|
252
|
-
|
|
150
|
559
|
345
|
280
|
211
|
204
|
36
|
3
|
8-φ33
|
272
|
383
|
|
200
|
597
|
415
|
345
|
284
|
260
|
42
|
3
|
12-φ36
|
-
|
447
|
|
250
|
673
|
470
|
400
|
345
|
313
|
46
|
3
|
12-φ36
|
-
|
480
|
|
300
|
762
|
530
|
460
|
409
|
364
|
52
|
4
|
16-φ36
|
-
|
517
|
國標(GB) : PNIO.OMpa
|
公稱通徑DN(mm）
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
Z-φd
|
H
|
H1
|
|
50
|
292
|
195
|
145
|
99
|
88
|
28
|
3
|
4-φ26
|
107
|
-
|
|
65
|
330
|
220
|
170
|
118
|
110
|
30
|
3
|
8-φ26
|
125
|
-
|
|
80
|
356
|
230
|
180
|
132
|
121
|
32
|
3
|
8-φ26
|
152
|
-
|
|
100
|
432
|
265
|
210
|
156
|
150
|
36
|
3
|
8-φ30
|
178
|
-
|
|
125
|
508
|
315
|
250
|
184
|
176
|
40
|
3
|
8-φ33
|
-
|
352
|
|
150
|
559
|
355
|
290
|
211
|
204
|
44
|
3
|
12-φ33
|
-
|
383
|
|
200
|
660
|
430
|
360
|
284
|
260
|
52
|
3
|
12-φ36
|
-
|
447
|
|
250
|
787
|
505
|
430
|
345
|
313
|
60
|
3
|
12-φ39
|
-
|
480
|
|
300
|
838
|
585
|
500
|
409
|
364
|
68
|
4
|
16-φ42
|
-
|
517
|
